Es nuestro primer diseño en 3D, iremos paulatinamente aprendiendo cosas y adquiriendo habilidades. Agradecemos a los tutoriales de Obijuan (Maker español).
Situación problemática
La Prusa I3 no tiene botón en el selector del LCD, hemos disidido fabricar uno.
Tomamos medida y hacemos cálculos
 |
| Boceto y cálculos |
 | |

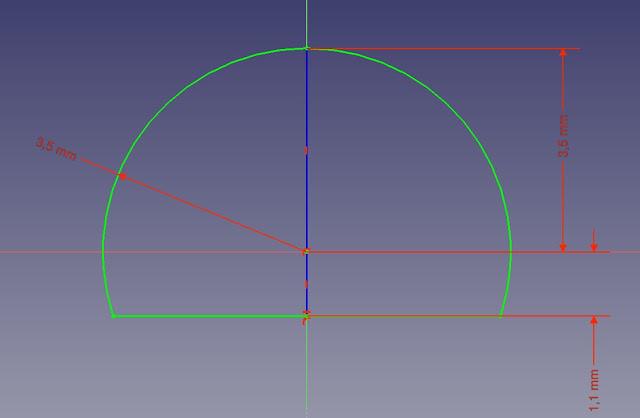

| Algo de trigonometría para poder fabricar el eje del botón |
Este dibujo es una captura de pantalla del FreeCad en el banco Part Desing
 |
| Vesión 8 con el eje del potenciómetro más grande. |
Utilizamos el software libre FreeCad
 |
| Software libre FreeCad. En foto vemos la versión 2 sin el chaflán en el borde superior. |
 |
| Versión 3 con el chaflán en la parte superior. Está transparente para ver las aristas ocultas. |
Aspecto de la versión 3 del botón desde Cura
 |
| Vista de la capa 54 con Cura |
 |
| Vista de rayos X con Cura. Podemos apreciar el taladro para el eje. |
 |
| Vista normal con Cura |
